示波器它是电子工程师最常见的仪器，许多人也把示波器比作工程师的眼睛

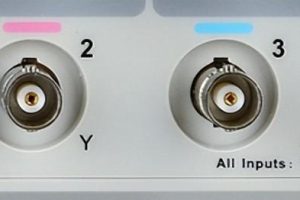

如何在示波器屏幕上显示信号？在示波器上，通过探头传输一系列信号电阻器和电容器。然后进入示波器，通过模拟输入信号调制模块进入示波器。根据信号的大小，它会相应地放大或缩小，从而实现模数转换器（ADC）在动态范围内。模拟信号在 ADC 将数字数据转换为模块(1) 和 0)。同时，触发模块将信号与指定的触发条件进行比较。触发条件告知基础模块何时捕获数字数据并将其保存在循环采集存储器中。数字信号处理模块（DSP）分析数字数据，然后重新形成波形并显示在屏幕上。
对于所有示波器，信号显示在示波器上后，下一步是进行相应的测量。示波器现在具有非常丰富的内置测量功能，工程师可以快速分析波形的范围和时间参数。这些基本测量的例子包括：

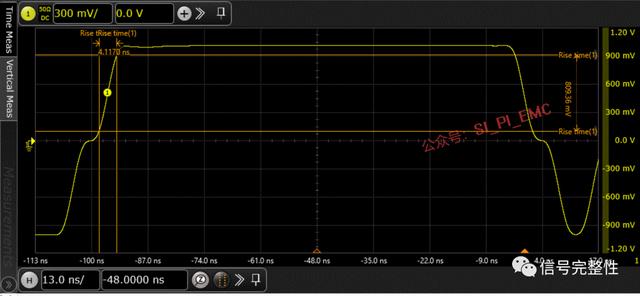

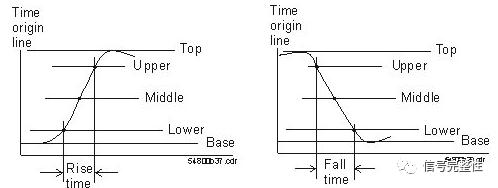

上升时间：上升时间是上限阈值上次减去你正在测量的边缘下阈值上的时间。下降时间相似，即下阈值上的时间减去你正在测量的边缘上阈值上的时间。

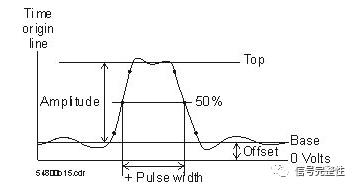

脉宽：脉宽是从第一个上升边缘的中间阈值到下一个下降边缘的中间阈值的时间。

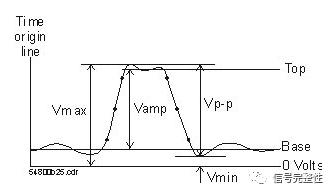

范围等电压测量：这是波形显示范围的测量。峰值电压、最大电压、最低电压和平均电压通常也可以测量。

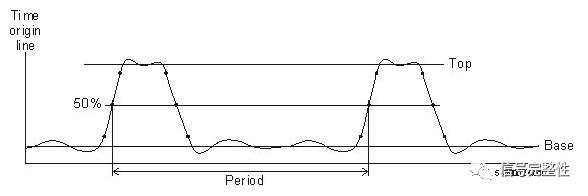

周期/ 频率：周期定义为中间阈值两个连续交叉点电压之间的时间。频率定义为 1/周期。
建立和维持时间：建立时间是数据需要在时钟到达前保持稳定的最小时间。保持时间是时钟触发事件后保持稳定的最小时间。
，

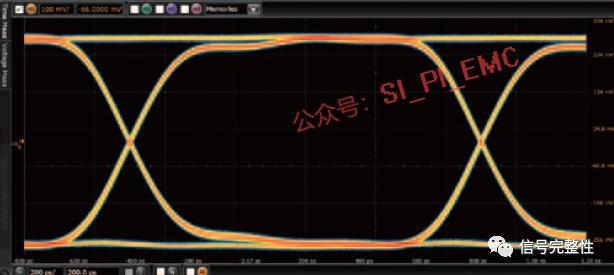

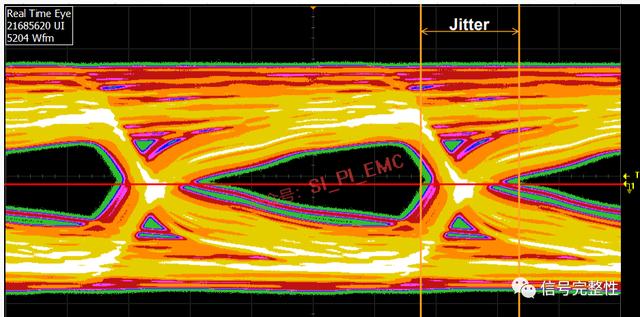

眼图：简单地说，所谓眼图就是将一系列接收端接收到的脉冲信号(000，001，010，011， 100, 101、110、111)同时叠加在高速示波器上形成眼图。如果添加眼图模板，可以快速评估信号是否能满足总线或系统的要求。眼图背后的故事明亮的眼睛和蜂腰

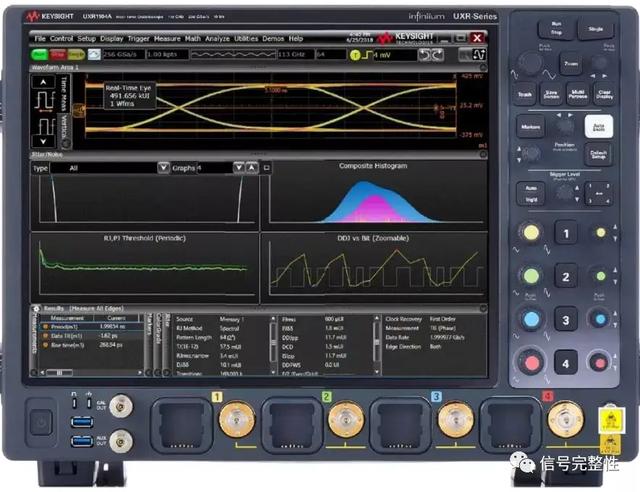

示波器上还有许多其他测量，如占空比、偏移、噪声、抖动等。这里只提供一些基本的测量概念。

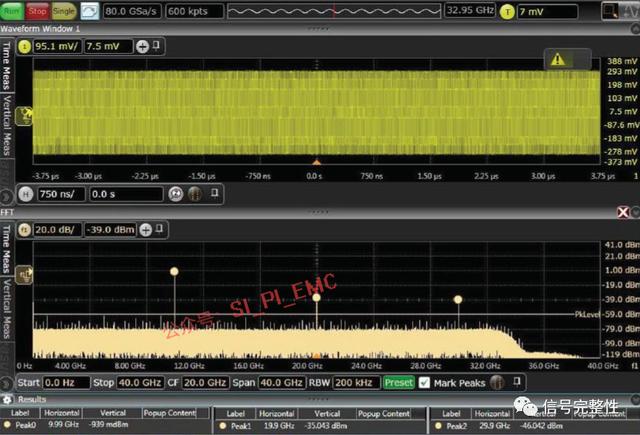

传统上，示波器测量的参数是时域，随着技术的发展，示波器也是多样化的，特别是在电源完整性和EMC在分析过程中，经常将时域信号转换为频域曲线进行分析。观察什么频段有问题，然后对症下药解决问题。
无论如何，示波器总是一种工具。为了分析实际问题，工程师需要通过现象找到本质。
